-Ống thép hàn tần số cao và ống thép hàn hồ quang chìm dọc — Một nghiên cứu so sánh về các quy trình sản xuất, hiệu suất và các kịch bản ứng dụng - Kiến thức - Tin tức

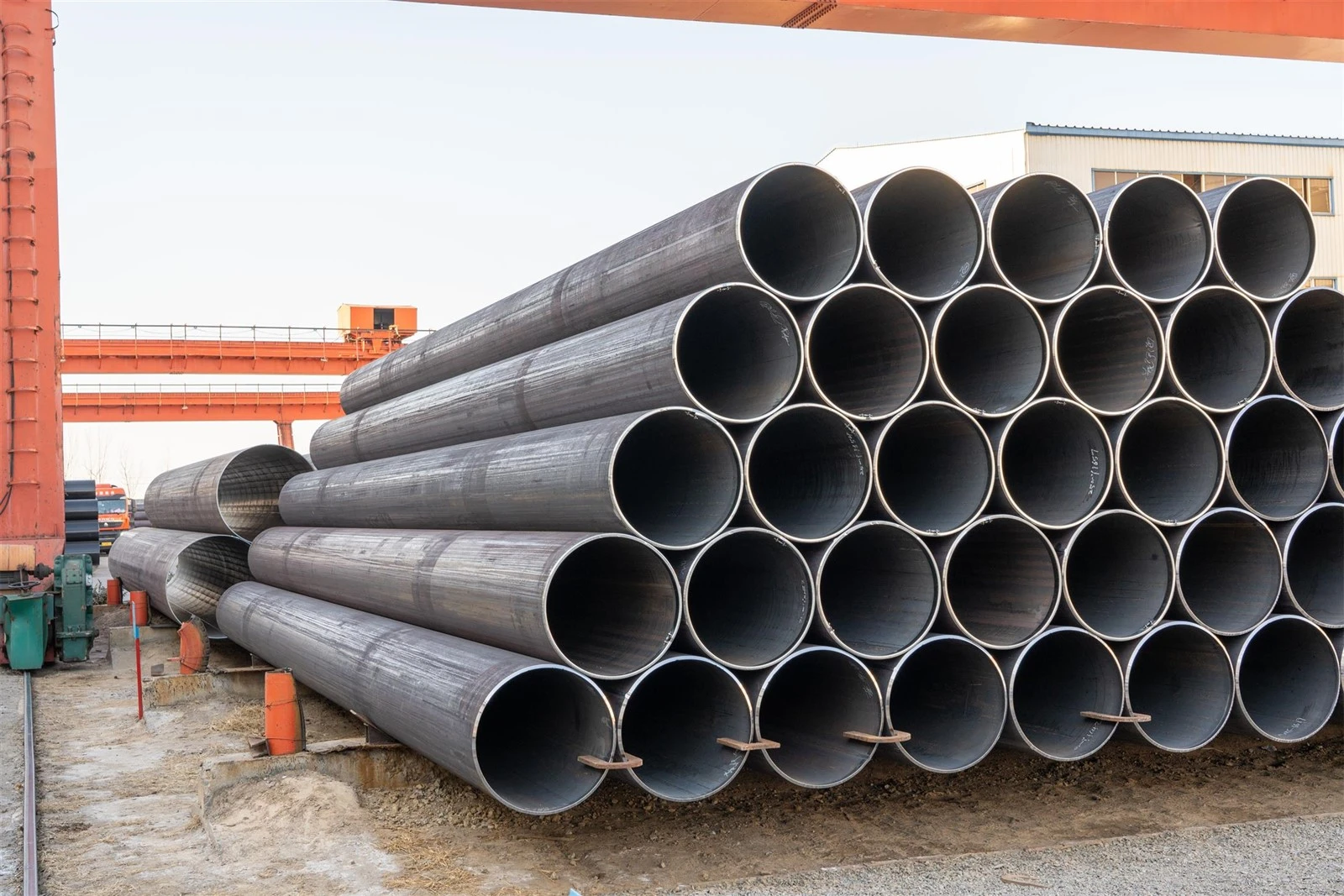

Trong sản xuất ống thép hiện đại, ống hàn được sử dụng rộng rãi do hiệu quả sản xuất cao và thông số kỹ thuật linh hoạt. Chúng thường được chia thành hai loại sản phẩm chính, dựa trên phương pháp hàn và nguyên liệu thô: ống thép hàn tần số cao-, được sản xuất từ cuộn thép thông qua-hàn điện trở hoặc tần số cao và ống thép hàn hồ quang chìm dọc, được sản xuất từ các tấm thép thông qua quá trình hàn hồ quang chìm và tạo hình. Mặc dù cả hai đều là ống hàn, nhưng có sự khác biệt đáng kể giữa chúng về quy trình sản xuất, thông số hiệu suất và ứng dụng thực tế.

Bài viết này nhằm mục đích cung cấp sự so sánh toàn diện giữa-ống thép hàn tần số cao và ống thép hàn hồ quang chìm dọc. Những điểm khác biệt chính được phân tích về nguồn nguyên liệu thô, quy trình sản xuất, đặc tính mối hàn, hiệu suất cơ học, lĩnh vực ứng dụng, cân nhắc về chi phí và những hạn chế. Ngoài ra, nó sẽ giải thích khi nào cần ưu tiên sử dụng ống thép hàn hồ quang chìm dọc trong các dự án kỹ thuật.

Được sản xuất từ các cuộn thép cán nóng- trải qua quá trình tháo cuộn, san phẳng, tạo hình nguội và hàn. Do sử dụng các dải thép liên tục nên loại ống này phù hợp hơn để sản xuất các ống có đường kính-có thành mỏng hơn và{3}}nhỏ. Độ dày thành điển hình là 1–25 mm (hoặc khoảng 2–20 mm trong một số tài liệu tham khảo) và đường kính thường nằm trong khoảng từ 610 mm đến 660 mm.

Được sản xuất từ các tấm thép cán nóng. trải qua quá trình uốn cạnh, tạo hình, hàn, giãn nở và làm thẳng. Tấm thép cho phép có sự thay đổi lớn hơn về độ dày và đường kính của thành, bao gồm cả các ống có đường kính-lớn và thành dày{4}}. Độ dày của tường có thể lên tới 40 mm hoặc thậm chí cao hơn và đường kính bị giới hạn bởi chiều rộng của các tấm thép, cho phép sử dụng các ống có đường kính-lớn.

Do đó, đối với các ứng dụng yêu cầu đường kính lớn hoặc đường ống có thành dày,{0}}ống hàn hồ quang chìm dọc mang lại những lợi thế vốn có.

Quy trình sản xuất thường bao gồm: cuộn -cán nóng → tháo cuộn và san phẳng → tạo hình nguội → nối đường hàn → định cỡ/làm thẳng/cắt → xử lý sau-khi được yêu cầu.

Phương pháp hàn được sử dụng là hàn-điện trở tần số cao (HFW/ERW), không yêu cầu vật liệu độn. Việc hàn được thực hiện bằng cách đốt nóng các cạnh của dải thép bằng điện trở và tạo áp lực để nối các cạnh lại với nhau. Thành phần kim loại mối hàn phù hợp với vật liệu cơ bản. Sau khi hàn, ống có thể được ủ để giảm ứng suất bên trong và cải thiện tính chất cơ học.

Quy trình này cho phép sản xuất liên tục ở tốc độ cao,-phù hợp cho việc sản xuất hàng loạt các ống cỡ vừa và nhỏ được tiêu chuẩn hóa.

Quy trình sản xuất điển hình bao gồm: thép tấm → uốn mép → tạo hình thông qua quy trình U{0}}O hoặc J-C-O → hàn hồ quang chìm bên trong và bên ngoài → giãn nở/làm thẳng → cắt → kiểm tra và hoàn thiện.

Với mối hàn-hai mặt và lượng nhiệt đầu vào được kiểm soát, mối hàn đạt được độ ngấu hoàn toàn, mật độ cao và độ ổn định. Việc mở rộng và làm thẳng mối hàn-sau đảm bảo tính đồng nhất về đường kính, độ tròn, độ dày thành và độ thẳng.

So với hàn tần số cao, hàn hồ quang chìm yêu cầu đầu tư thiết bị cao hơn, quy trình phức tạp hơn và hiệu quả sản xuất thấp hơn nhưng mang lại độ ổn định vượt trội và khả năng ứng dụng rộng hơn.

Về mặt nhiệt đầu vào, độ sâu-vùng ảnh hưởng nhiệt (HAZ) và mật độ năng lượng hàn, có những điểm khác biệt đáng chú ý :

Hàn-tần số cao bao gồm quá trình gia nhiệt và liên kết nhanh chóng với khả năng truyền nhiệt nông. Độ sâu HAZ thường là 0,1–0,3 mm.

Hàn hồ quang chìm sử dụng phương pháp hàn nhiệt hạch ở nhiệt độ-cao với thời gian gia nhiệt dài hơn, tạo ra HAZ sâu hơn thường khoảng 3–5 mm.

Tuy nhiên, ống hàn hồ quang chìm theo chiều dọc được hưởng lợi từ việc hàn nhiều-đường hàn, xử lý sau{1}}và thử nghiệm không-phá hủy bắt buộc, đảm bảo kiểm soát khuyết điểm, giảm ứng suất dư và cải thiện tính đồng nhất cơ học.

Ống hàn tần số cao-thể hiện tính nhất quán luyện kim tốt giữa mối hàn và kim loại cơ bản do phản ứng tổng hợp không có chất độn-. Khi áp dụng quá trình ủ sau mối hàn-, các đặc tính cơ học sẽ trở nên đồng nhất hơn.

Mặc dù sử dụng dây hàn nhưng chất lượng mối hàn có thể được kiểm soát chính xác. Hình dạng đường hàn được tạo hình tốt và-các quá trình hàn sau như giãn nở và làm thẳng đảm bảo sự tích hợp tốt giữa mối hàn và vật liệu gốc, đáp ứng các yêu cầu về độ bền và áp suất.

Ống hàn tần số cao-
Được sản xuất thông qua quá trình tạo hình nguội và hàn cuộn, chúng mang lại độ chính xác cao cho các ống có đường kính nhỏ đến trung bình, đường ống có độ dày trung bình-đến{1}}thấp{2}}. Tuy nhiên, độ đồng đều, độ tròn và độ thẳng của thành có thể kém hơn một chút so với ống hàn hồ quang chìm, đặc biệt là trong kỹ thuật có độ chính xác cao.

Ống hàn hồ quang chìm dọc
Do độ chính xác cao trong việc tạo hình và làm thẳng, cùng với các quá trình-mở rộng/chỉnh sửa sau, nó thể hiện độ chính xác về chiều tuyệt vời. Điều này đặc biệt có lợi cho đường ống có đường kính lớn, áp suất cao và các ứng dụng yêu cầu kết nối mặt bích và khớp nối chặt chẽ.

Do vật liệu thép tấm, quy trình hàn ổn định và khả năng kiểm soát độ dày và đường kính của thành, ống hàn hồ quang chìm dọc hoạt động xuất sắc trong các đường ống có-áp suất cao, đường kính-lớn và đường ống có thành{2}}dày. Nó lý tưởng để vận chuyển dầu, khí đốt tự nhiên, nước-áp suất cao, hơi nước và các phương tiện-áp suất cao khác. Nó cũng hoạt động tốt trong môi trường khắc nghiệt như nhiệt độ thấp, môi trường biển và điều kiện địa chất phức tạp.

Ống hàn tần số-cao phù hợp hơn với hệ thống áp suất trung bình- đến{2}}thấp và đường ống có đường kính từ nhỏ đến trung bình-, loại ống này phù hợp hơn cho các dự án nhạy cảm với chi phí và tốc độ, chẳng hạn như đường ống đô thị, hệ thống nước chung, vận chuyển chất lỏng nói chung và đường ống công nghiệp.

Bảng dưới đây tóm tắt những khác biệt chính giữa hai loại ống hàn.

Loại	Ống thép hàn tần số cao-	Ống thép hàn hồ quang chìm dọc
Nguyên liệu thô	Thép cuộn cán nóng-	Tấm thép cán nóng-
Độ dày của tường	1–25 mm (phổ biến 2–20 mm)	Lên đến ~40 mm trở lên
Phạm vi đường kính	Nhỏ đến trung bình ( Nhỏ hơn hoặc bằng 660 mm)	Trung bình đến lớn (phụ thuộc vào chiều rộng tấm)
Phương pháp hàn	Hàn điện trở tần số cao-không cần chất độn	Hàn hồ quang chìm có chất độn
Thành phần kim loại hàn	Tương tự như kim loại cơ bản	Được xác định bởi các thông số phụ và hàn
Nhiệt-Vùng bị ảnh hưởng	Nông (0,1–0,3 mm)	Sâu hơn (3–5 mm), được kiểm soát thông qua quy trình
Hiệu quả sản xuất / Chi phí	Hiệu quả cao, chi phí thấp	Hiệu quả thấp hơn, chi phí cao hơn
Ổn định kích thước	Vừa phải	Xuất sắc
Công suất áp suất	Thích hợp cho áp suất thấp-trung bình	Thích hợp cho áp suất trung bình-cao
Ứng dụng điển hình	Nước thành phố, đường ống chung, sử dụng kết cấu	Đường ống dẫn dầu và khí đốt, ngoài khơi, hệ thống áp suất cao{0}}
Cung cấp tiện lợi	Có sẵn rộng rãi	Yêu cầu cao hơn đối với nhà cung cấp

Dựa trên phân tích ở trên, ống hàn hồ quang chìm dọc được khuyến nghị sử dụng trong các trường hợp sau:

Chẳng hạn như đường ống dẫn dầu, khí tự nhiên, hơi nước hoặc hóa chất đòi hỏi đường kính lớn và thành dày.

Bao gồm các môi trường ngoài khơi, biển{0}}sâu, nhiệt độ-thấp hoặc ăn mòn.

Chẳng hạn như móng cầu, giàn ngoài khơi, bình áp lực, cột kết cấu hoặc kết nối đường ống chính xác.

Các công trình cơ sở hạ tầng lớn đòi hỏi độ tin cậy, an toàn và tuổi thọ lâu dài.

Mặc dù các ống hàn hồ quang chìm dọc có hiệu suất vượt trội nhưng chúng cũng có những thách thức:

• Chi phí sản xuất và thiết bị cao hơn
• Hiệu quả sản xuất thấp hơn so với ống hàn tần số cao-
• Thời gian thực hiện dài hơn cho các kích thước đặc biệt
• Ít tốn kém hơn{0}}hiệu quả đối với các ứng dụng có-nhu cầu thấp

Do đó, việc lựa chọn phải dựa trên áp lực, môi trường, yêu cầu về hiệu suất, ngân sách và tiến trình mua sắm.

Mỗi loại ống thép hàn tần số cao và ống thép hàn hồ quang chìm dọc đều có quy trình sản xuất, đặc tính hiệu suất và kịch bản ứng dụng riêng biệt. Loại thứ nhất lý tưởng cho các hệ thống có đường kính nhỏ đến trung bình, hệ thống áp suất- trung bình đến-thấp và các dự án có chi phí-theo định hướng. Loại thứ hai mang lại hiệu suất chưa từng có ở đường kính{6}}lớn, áp suất{7}}cao, tường dày{8}}và môi trường khắc nghiệt với chất lượng mối hàn vượt trội và độ chính xác về kích thước.

Đối với các nhà thiết kế kỹ thuật, người mua và nhà thầu, việc lựa chọn loại ống thép thích hợp đòi hỏi phải đánh giá các cân nhắc về an toàn, độ bền, tính kinh tế, lắp đặt và bảo trì. Khi độ tin cậy và hiệu suất kết cấu là tối quan trọng, ống thép hàn hồ quang chìm dọc theo chiều dọc vẫn là sự lựa chọn chắc chắn và đáng tin cậy hơn.
